來自金環建設集團新廠區研發辦公樓的“黑科技”！
2021-05-19
來源：
類型：集團新聞
關鍵詞：金環建設承建，新廠區，研發辦公樓，交錯桁架鋼結構體系
說它“新”，并不是因?yàn)樗霈F(xiàn)得晚。它起源于20世紀60年代的美國，是由麻省理工學院開發的一種新型結構體系。將其歸為“新型鋼結構體系”，是因?yàn)檫@種體系在我國的應用還很少，具有非常大的發展?jié)摿Γ壳皣鴥?nèi)的很多學者都對其進行了研究并取得了豐富成果。它同時也被很多行業文章稱做“建筑界的黑科技”。
而這次，在金環建設集團石家莊裝配式研發生產基地（新廠區）研發辦公樓建設過程中，我們大膽采用了這種目前在國內還比較少見的交錯桁架鋼結構體系。這次選用的交錯桁架鋼結構體系，是來自于重慶大學為我們做的設計方案，該體系也是周緒紅院士最早在國內研究和推動的新型建筑結構。這種鋼結構體系具備了結構形式簡單、施工“短、平、快”等優點，最重要的是節省空間，非常適用于我們新廠區辦公樓“長條形”的占地空間規劃。
▼金環建設集團新廠區兩棟研發辦公樓效果圖
01
交錯桁架鋼結構的主要形式
交錯桁架鋼結構體系起源于上世紀60年代，在美國鋼鐵公司（U.S.Steel Corporation）的贊助下，由麻省理工學院開發出這種新型結構體系，主要是為多高層的賓館、學校、辦公、公寓等高而窄的建筑提供更經濟的結構形式，裝配化率高、施工簡便、使用空間布置靈活，符合當前綠色、環保、節能、循環可利用的發展趨勢。
交錯桁架結構主要由桁架、柱、樓板和縱向連梁組成。①結構柱布置在房子的四周；②桁架的高度與層高相同，長度與房屋寬度相同；③桁架的兩端支承于外圍柱子上，桁架沿房屋縱向隔榀布置，沿房屋高度在相鄰的柱列上下交錯布置。
從整體上看，在豎向平面上，每隔一層設置桁架；在橫向平面上，相鄰框架的桁架在上下層間交錯布置，這就是我們說的“交錯桁架鋼結構體系”。

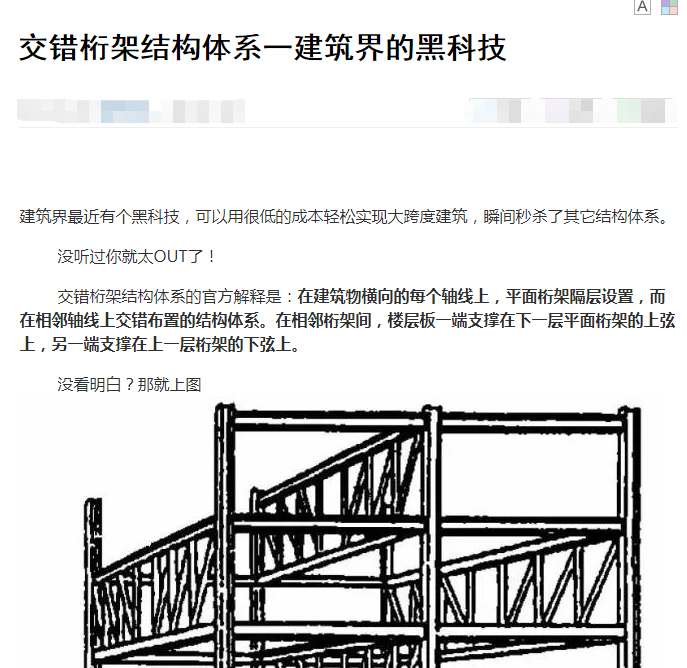

▼交錯桁架結構三維示意圖
02
交錯桁架鋼結構體系的優勢
5 經濟性好
03
交錯桁架鋼結構體系的應用
說了這么多關于交錯桁架鋼結構體系的優勢，現在帶大家走進金環建設集團新廠區研發辦公樓建設的現場，一起來領略一下它“短、平、快”的建設速度，以及鋼結構裝配式是如何“像造汽車一樣造房子”的！
金環建設集團裝配式研發生產基地（石家莊新廠區）的兩棟研發辦公樓，總建筑面積8000平米，6層，高度23.5米，長66米，寬10米。這兩棟辦公樓鋼構件都是100%高強螺栓連接的，裝配式程度高。從經濟和適用性的角度考慮，采用的傳統材料工藝結合一些新興的材料和工藝，如墻體采用傳統材料蒸壓加氣混凝土砌塊，同時采用一些新型材料，如聚苯顆粒輕質隔墻板，它是車間預制，現成拼裝，節能環保，施工周期快。同時，外墻是金屬幕墻搭配部分玻璃幕墻，裝飾立面美觀，采光率高。

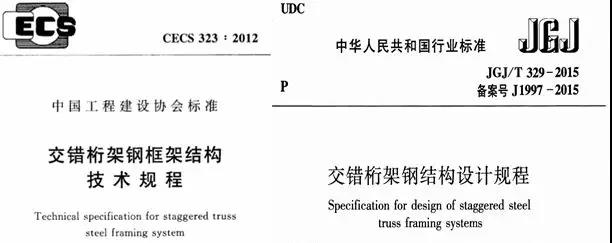

目前，交錯桁架鋼結構體系雖然在我國的應用還比較少，但是國內對它的研究從來沒有停止過。我國已先后于2012年和2015年制定了兩本相關的行業標準和技術規程。
從世界范圍來看，交錯桁架鋼結構體系在美國和澳大利亞等國家已有很多應用。

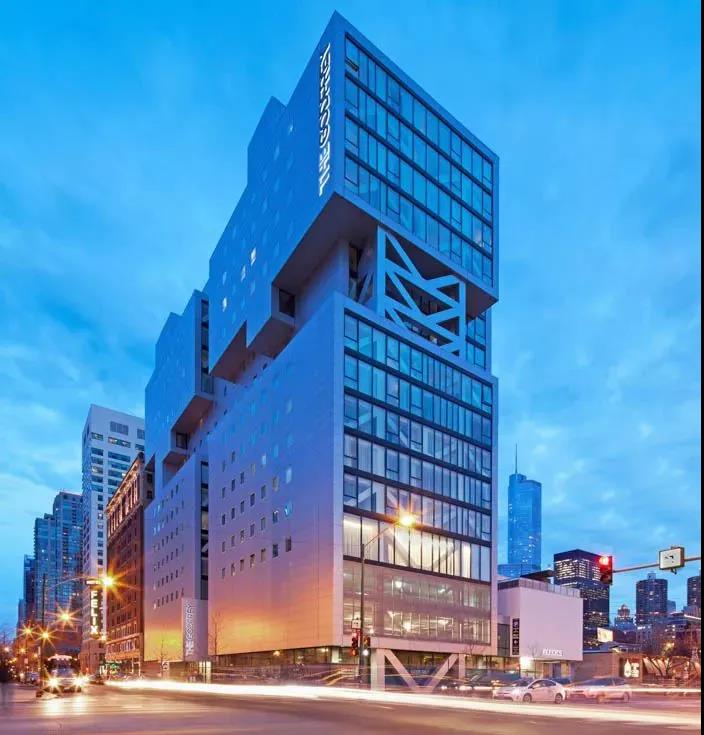

▼工程應用：芝加哥 Godfrey Hotel
▼工程應用：南波士頓 麥卡倫大廈公寓
新廠區研發辦公樓的建成！
