看過來！這座河北省規模最大、功能最全的體育場，你了解多少？

2020-09-05 來源：類型：集團新聞關鍵詞：河北奧體中心體育場，體育場館，金環建設

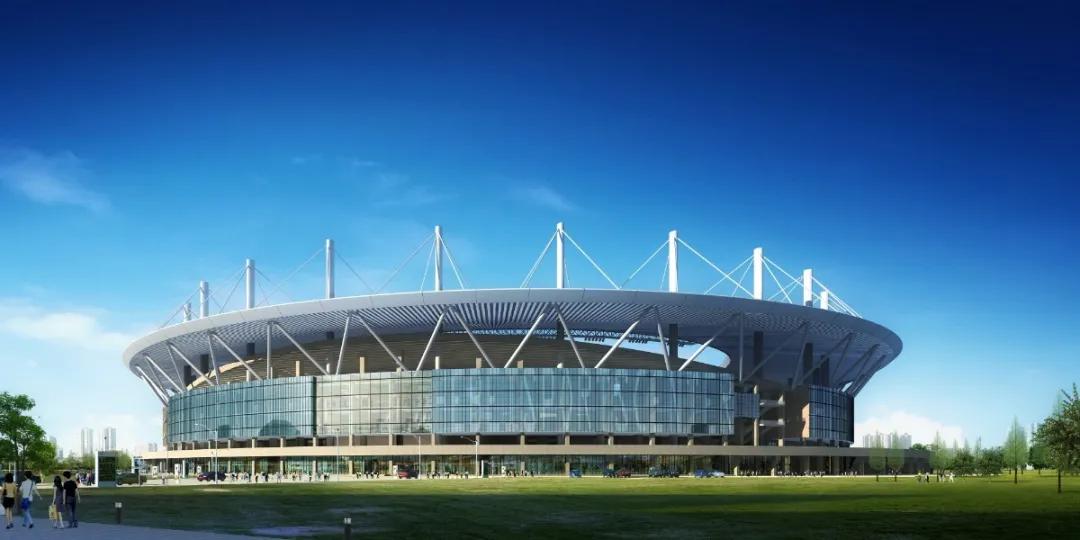

馳騁在石家莊新城大道上，

遠遠就能望見一座精美別致的建筑群，

這就是位于河北省會石家莊市正定區的

河北奧林匹克中心體育場！

源于“司南”的設計理念，

賦予了河北奧體中心

深厚的東方神韻和厚重的文化內涵。

河北奧體中心毗鄰滹沱河生態旅游區、省園博園，總投資30個億。整個奧體中心由一座甲級大型綜合性體育場、一座體育館綜合體、一座田徑館、一座綜合訓練基地、室外配套設施，以及河北體育學院新校區組成，總建筑面積36萬平方米。

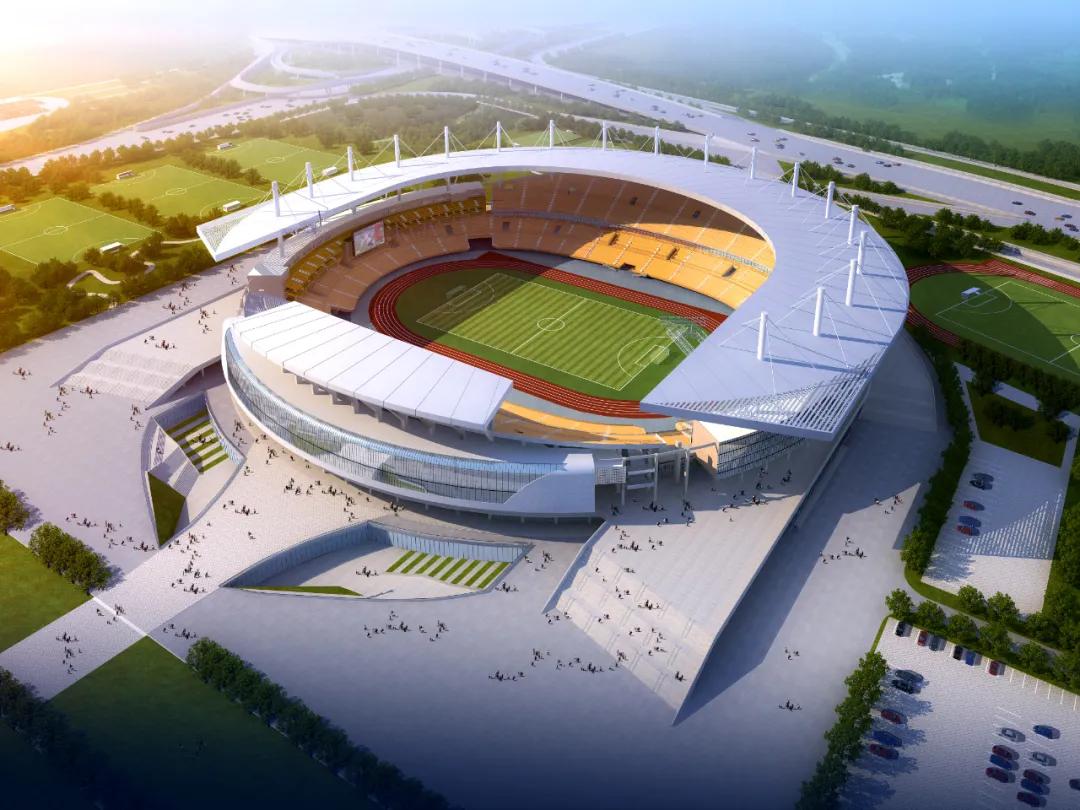

其中最為核心的體育場，位于整個奧體中心的西側，占地面積118530平方米，為全國甲級大型體育場。主體結構為為框架-剪力墻體系，屋蓋為鋼結構大跨度空間管結構，看臺罩棚為管桁架結構。

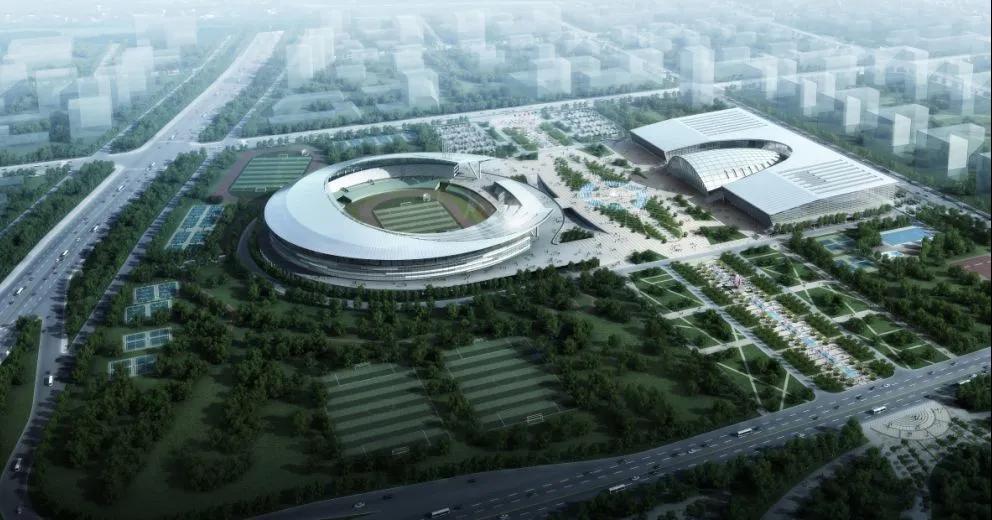

▼河北奧體中心全貌效果圖，其中左側圓環形建筑即為河北奧體中心體育場

這個體育場說起來可不簡單！

它的問世改變了河北省沒有省級體育場的歷史，

在體量、規模和功能上，

位居全省首位！

自2017年建成投入使用后，

便迅速成為省會最重要的體育和娛樂中心！

它到底有多大？

說幾個數字您來感受一下

↓↓↓

它的建筑面積達到118530平方米，相當于一個1000多戶居民的大型居民區的建筑面積；
它的罩棚高度達到49米，相當于16層大樓的高度；
它地上五層，地下一層，可容納6萬個觀眾座席，為全國為數較少的6萬坐席體育場，即使和全國各省市的一流體育場相比，它也毫不遜色！

2017年7月30日，

這座全省規模最大、功能最全的體育場，

在歷經精心的組織和施工建設后，

終于迎來了其開館的重要日子！

2018年6月23日，

樂隊組合——五月天

全新巡演LIFE《人生無限公司》演唱會，

在河北奧體中心體育場上演，

當晚4萬人同時為五月天創造“藍海”，

成為狂歡的露天KTV。

2018年9月28日，

“A CLASSIC TOUR”張學友世界巡回演唱會，

再次在河北奧體中心體育場獻唱，

氛圍感染數萬歌迷。

演唱現場帶給人的震撼和觸動，

依然讓人難以忘懷。

2019年，

奧體中心體育場成為石家莊知名職業足球俱樂部

石家莊永昌足球隊的第一主場，

這一足球隊是河北史上首支登上

中國頂級職業聯賽的球隊，

令無數球迷朋友們熱血澎湃！

而且據說，

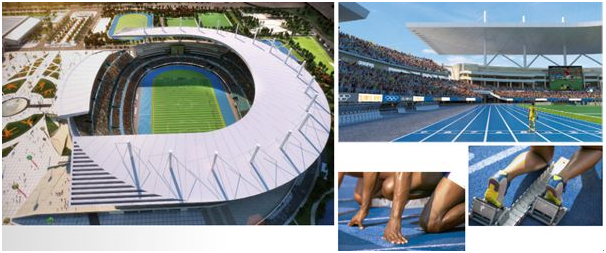

體育場的田徑跑道“柏林藍”

是目前國內甲級場館里

唯一獲得國際田聯和中國田協雙認證的跑道，

據說比“鳥巢”的跑道標準還要高，

這使得其可以承接世界頂級田徑賽事。

說了這么多，

你沒猜錯，

這座精品體育場的鋼結構，

又又又是來自金環建設集團的全力打造！

2014年，金環建設集團作為該體育場鋼結構制造和施工單位，全面承建了主體、大看臺、小看臺罩棚等鋼結構工程（制作、安裝）工作。金環人發揮在國內外項目中的豐富經驗，強化現場管理，精心組織施工，嚴格對標建設要求標準，將河北奧體中心體育場打造成城市新的體育娛樂中心。

▼鋼屋架結構平面布置圖

體育場主體結構為框架-剪力墻體系，鋼結構屋蓋為大跨度空間管結構，主看臺罩棚為拉索管桁架結構，小看臺罩棚為管桁架結構。它的主要難點主要體現在以下幾個方面：

01 多管相貫節點深化、加工及現場安裝

主桁架的連接形式絕大多數為鋼管相貫形式。多管相貫節點深化、加工是本工程的重點，也是保證后期拼裝精度的先決條件。

02 桁架結構跨度大、吊裝難度高

桁架最長達到71米，在結構安裝過程中單榀桁架未形成穩定體系，需要設置臨時支架進行分段吊裝。

03 罩棚結構預應力施工是工程難點

主看臺罩棚為拉索管桁架結構，預應力拉索為主受力構件，其安裝和張拉的控制對結構的安全至關重要。

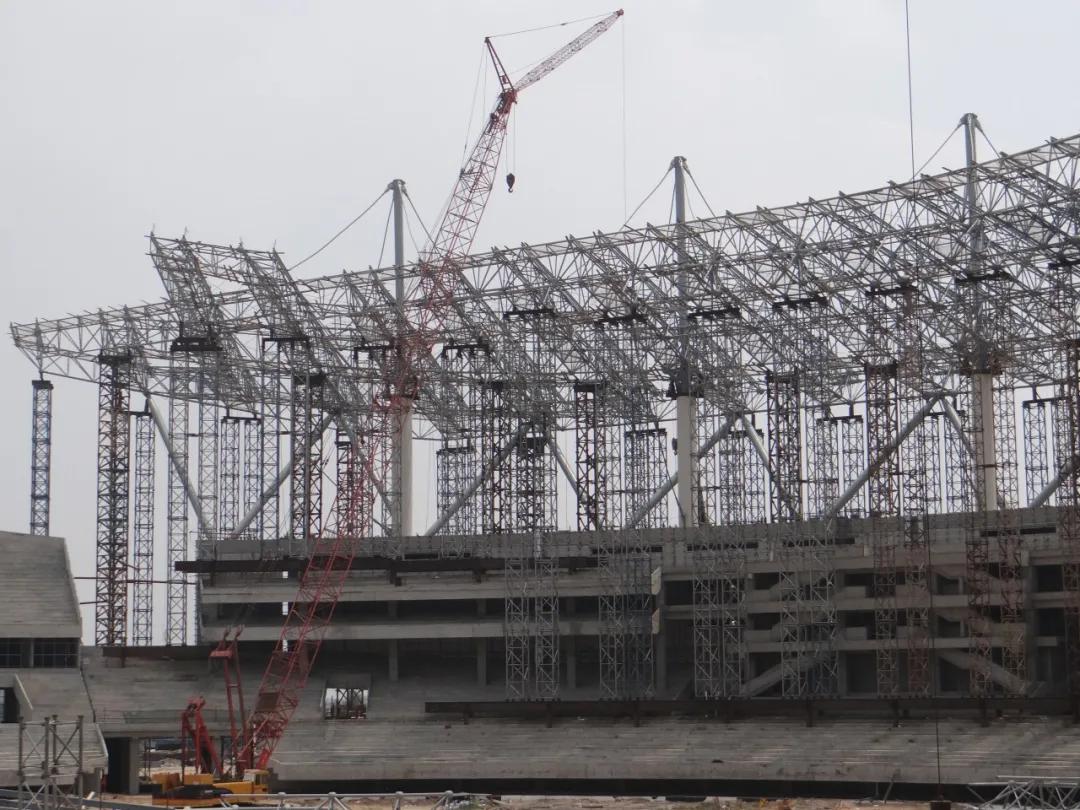

▼每榀主桁架設置3組臨時支架本工程采用組合格構式支撐架。支撐架最大設計高度36m。安裝臨時支撐架采用自制標準支架或塔吊標準節

為解決以上問題，金環建設集團建立起了從生產到施工的有序規劃和安排。

首先，從生產方面——

本工程主要原材料為中厚鋼板、無縫鋼管、鑄鋼件等。材料種類較多，數量大，總重4000噸。金環建設集團在材料的采購上按質保體系、嚴格質量管理，確保原材料質量合格，滿足材料性能的要求。

桁架跨度較大，施工過程與完工狀態桁架受力和豎向變形差異較大，整體結構精度控制難度非常高！為控制加工精度，一線生產人員在下料工序時，就要考慮桁架的變形對桁架節點和桿件尺寸的影響。通過軟件對結構整體進行實際安裝和卸載后的工況分析，確定最終變形值，從而在桁架加工階段設置反向變形，按照調整后的模型進行構件放樣加工，并通過多次的樣板加工，檢驗合格后進入批量生產，確保了質量和精度。

▼車間加工現場

▼在廠內進行整體拼裝，焊接完成后，根據工藝段進行拆分，分段運輸

其次，從施工方面——

金環建設集團針對本項目的特點，成立河北奧體中心—體育場項目經理部，并聘請行業專家組成項目專家組為工程管理和實施提供技術支持。項目部將從施工安裝、工期控制、質量控制以及與相關單位的溝通方面進行全面細致的管理。

本工程施工量大，質量要求高，現場施工周期短，施工中特別選派專業施工隊伍，選擇素質好、技術水平高、有類似工程施工經驗的施工隊伍上崗操作；抽調具有豐富空間鋼結構施工經驗的技術人員，組建好一個技術能力過硬的現場施工隊伍。

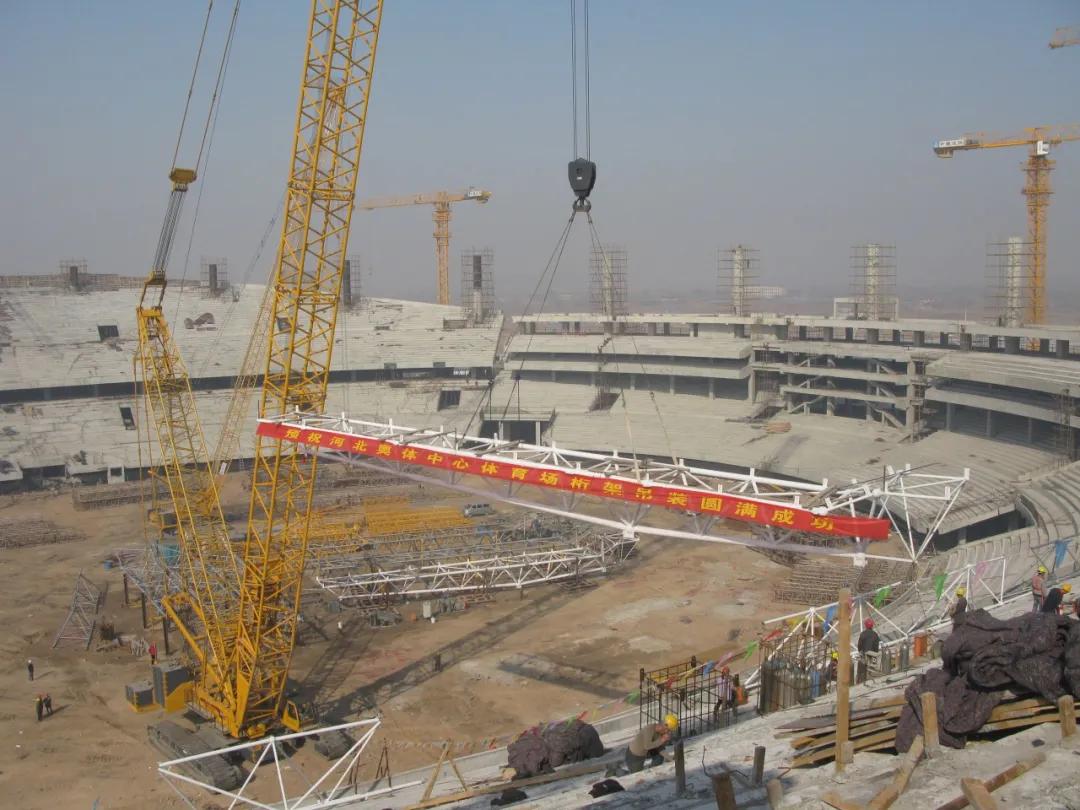

在施工過程中，項目部制定了合理的安裝操作方式，控制安裝精度。為了克服桁架跨度大、吊裝難度高的難點，現場通過制定合理的安裝工序，分段吊裝，多吊點綁扎，確保桁架整體穩定，在安裝過程中不產生永久變形。同時加強拉索施工過程中各階段的索力跟蹤和控制，保證施工安裝質量。

▼焊工考試
